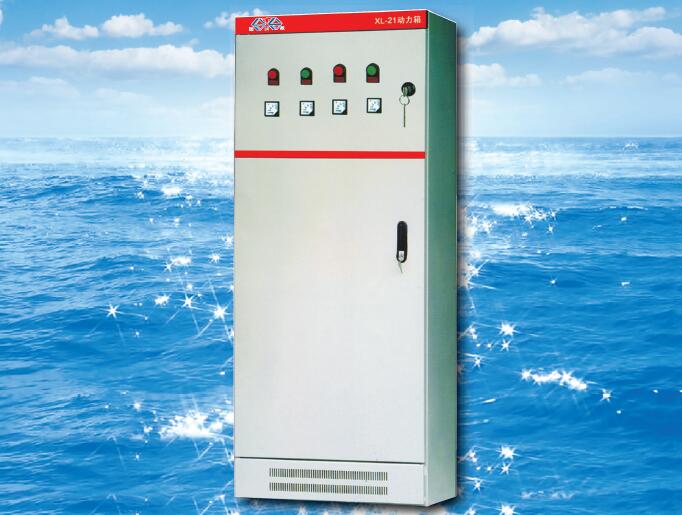

XL-21动力配电柜

　　XL-21系列动力配电柜适用于发电厂及工矿企业、交流电压550V及以下的三相三线、三相四线、三相五线制系统，广泛适用于工矿企业、冶金化工、宾馆银行、车站码头、轨道交通等户内、户外动力照明配电之用。若用于户外是，请与设备生产厂家协商解决。

型号含义

使用环境条件

　　1. 环境温度：-5℃～+40℃，且244h内的平均温度不超过+35℃。

　　2. 海拔高度：不超过2000m。

　　3. 相对温度：在周围空气温度为+40℃不超过50%;在较低温度下可以有较高的相对温度(如+20℃时为90%)，考虑到温度的变化允许产生适度的凝露。

　　4. 设备安装时垂直面的倾斜度不应超过5°。设备应安装在无剧烈振动、无冲击及无腐蚀的场所。

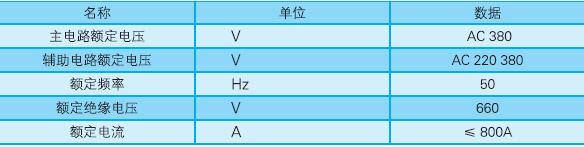

主要技术参数

主电路方案

　　本开关柜主电路方案共105个，但不包括由于辅助电路控制与保护的变化而派生方案和规格。

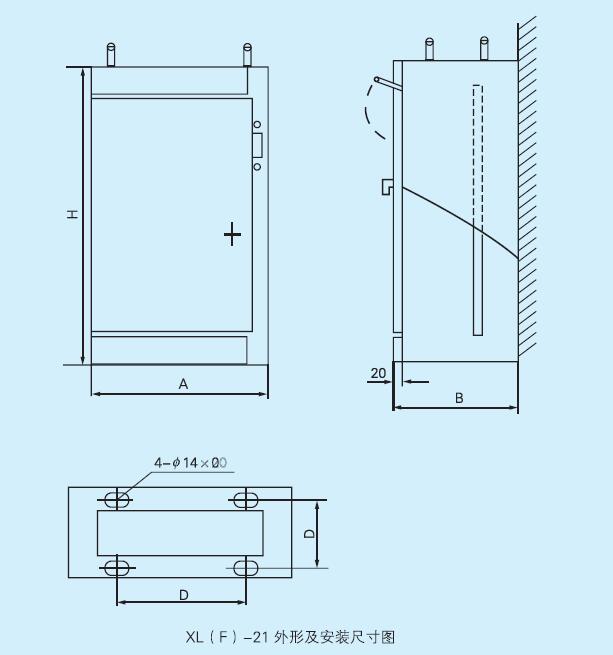

产品结构

　　XL(F)-21型低压动力配电柜是户内靠墙或不靠墙安装，可制成单开门或双开门的配电装置，其基本结构采用钢板弯制及角钢焊接而成，前门可装设刀开关操作手柄，作为电源切断与接通操作之用，箱门上可装设操作按钮，指示灯及显示仪表，打开柜门，配电箱内部所有设备为敞露，便于检修维护，本配电箱装有空气断路器，熔断器作为短路保护外，还可装有接触器和热继电器，作电机频繁启动、欠压、过载保护功能，若配相应电器元件，则起到马达接地保护功能。

　　门与壳体均焊有接地螺钉，确保壳体与地连接可靠。
