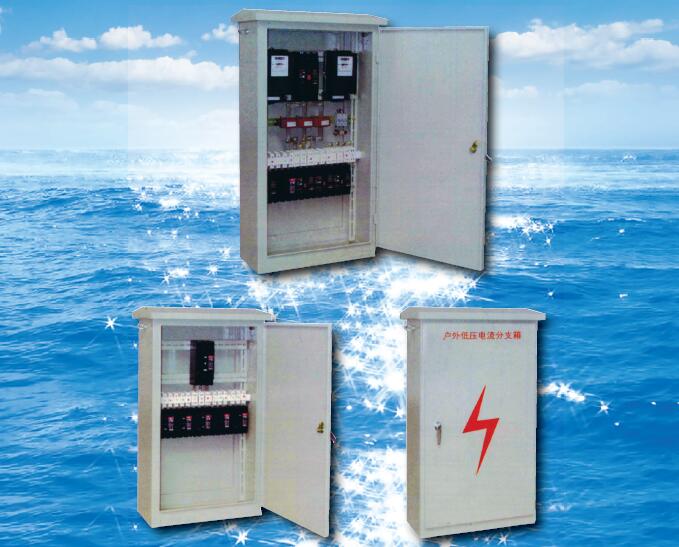

DWB低压电缆分接箱

　　DWB系列低压电缆分接箱用于交流50Hz、额定电压380V的电力配电系统中，作为动力、照明及配电设备的电源分配、控制之用。

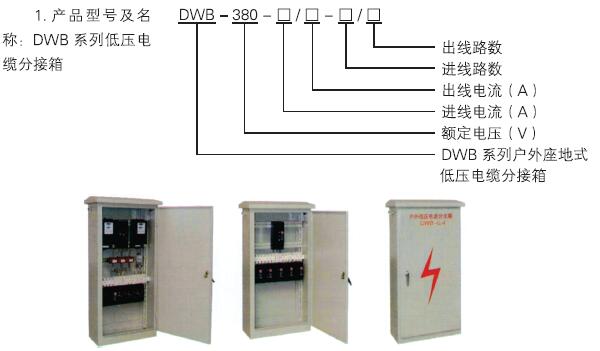

型号说明

产品特点

1. 结构紧凑、体积小; 　　2. 良好的自然通风系统; 　　3. 照明用电中，可实现单极分断; 　　4. 保护等级高。 　　5. 外壳不锈钢。

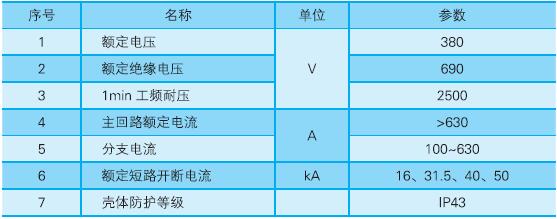

主要技术参数

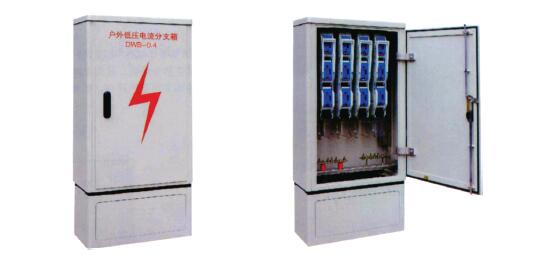

概述

　　DWB-0.4型户外低压电缆分接箱是根据带点部门的需求而设计开发的，该分接箱主要适用于户外新建的住宅小区、园林、绿化等由全电缆供电的用电单位的电源接入。进出线均采用开关，电流等级为200A、400A、630A;箱体造型新颖美观，使用寿命长，阻燃绝缘安全性能好。目前该系列产品已被供电部门广泛采用。

特点

　　1. 箱体采用新颖的SMC材料能抵抗各种环境与气候条件的影响和化学侵蚀，使用寿命在30年以上。

　　2. 箱体采用组合式设计，以高性能密封件，整个箱体具备较高的密封性能，能有效防雨、防尘、防虫害。保护性能达到GB4208-IP65要求。

　　3. 箱体有内外气流通道及调节箱体内部的空气温度，防水凝结功能。

　　4. 箱体采用三点式门锁，锁芯分为A、B、C、D四种特别加工，安全可靠，能满足不同客户的需求。

　　5. 箱体尺寸合理，内部空间宽敞，双面箱体安装维修便捷。

　　技术指标

　　1. 防护等级：GB420-IP65

　　2. 阻燃性：FV0级

　　3. 绝缘电阻：2Ⅹ104Ω500V(DC)

　　4. 环境温度：-40℃～+60℃

　　5. 负荷值：表面>980N较链>200N

　　6. 相对湿度：<95%(+40℃时)

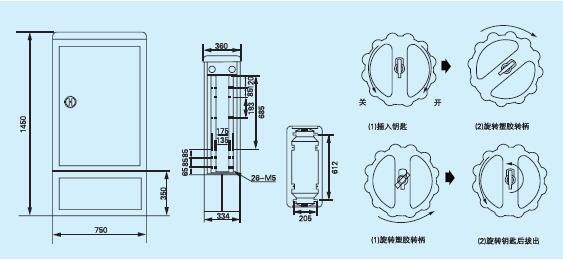

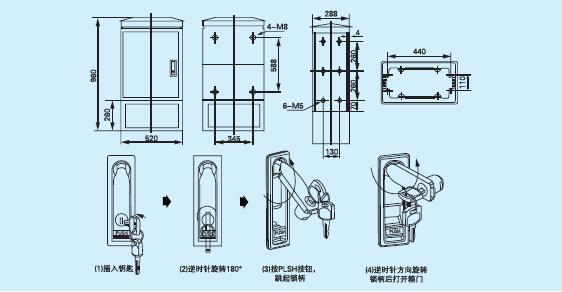

箱体示意图

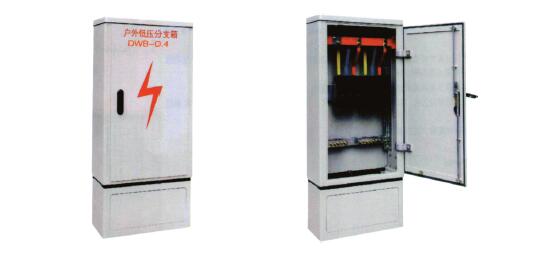

概述

　　DWB电缆分接箱体是由不饱和聚脂玻璃纤维增强膜塑料(SMC)制成，与以往采用的不锈钢金属壳体相比是新型的真正的全绝缘，且大大减少了被偷盗的可能。箱体防护等级为IP34以不生成水气凝结，保护箱内部件的安全使用。进出线均采用空气开关。防辅性能强

特点

　　1. 箱体采用新型SMC材料能抵御各种环境与气候条件的影响，化学侵蚀，使用寿命在30年以上。

　　2. 箱体有内外气流通道，能调节箱体内部的空气压力，防水气凝结功能。

　　3. 箱体采用组合式设计，以高性能密封件，整个箱体具备较高的密封性能，能有效防雨、防尘、防虫害。保证能达到GB4205-IP65要求。

　　4. 箱体采用三点式门锁，锁芯分为A、B、C、D四种特别加工，安全可靠，能满足不同客户需要。

　　5. 箱体尺寸合理，内部空间宽敞，安装维修便捷。

　　技术指标：

　　1. 防护等级：GB5208-IP65

　　2. 阻燃性：FV0级

　　3. 绝缘电阻：2 104Ω500V(DC)

　　4. 环境温度：-40℃～+60℃

　　5. 负荷值：表面>980N较链>200N

　　6. 相对湿度：<95%(+40℃时)

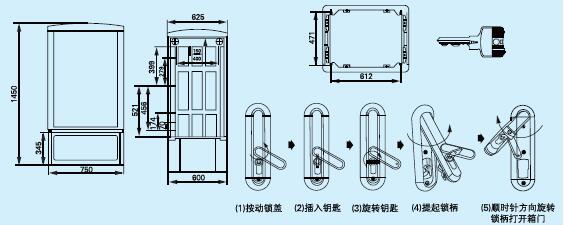

箱体示意图

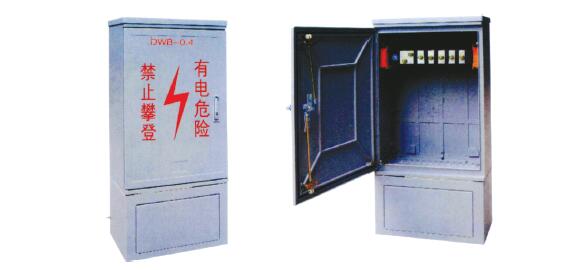

概述

　　DWB电缆分接箱安装是根据选用电缆的外径，底板有敲落孔，打通不同孔径的孔眼，前后门均有凹凸框楞，并有橡皮密封条，保证了箱体的密封性，箱体顶部四周有一排曲折的排气道，保证;箱内空气的流动。进出线均采用条形熔断器开关。

特点

　　1. 箱体采用新型不饱和聚脂玻璃纤维增强膜塑料SMC经高温模式成型，能抵抗各种环境与气候条件的影响和化学侵蚀，使用寿命在30年以上。

　　2. 箱体采用组合式设计，以高性能密封件，整个箱体具备较高的密封性能，能有效防雨、防尘、防虫害。保护性能达到GB4208-IP53要求。

　　3. 箱体采用三点式门锁，安全可靠，能满足不同客户的需要。

　　4. 箱体尺寸合理，内部空间宽敞，双箱体安装维修便捷。

　　5. 箱体为落地、挂壁安装。

　　技术指标：

　　1.防护等级：GB4208-IP65

　　2.阻燃性：FV0级

　　3.绝缘电阻：2 104Ω500V(DC)

　　4.环境温度：-40℃～+60℃

　　5.负荷值：表面>980N>200N

　　6.相对湿度：<95%(+40℃时)

箱体示意图
